重型龍門鏜銑加工中心 |
|
| 重型龍門鏜銑加工中心GMA系列 |
| 重型龍門鏜銑加工中心產品介紹 |
|
重型龍門鏜銑加工中心GMA系列機床總體結構為工作臺固定、橫梁移動、龍門框架移動。主要結構件均采用高強度鑄鐵，樹脂砂造型，具有良好的減震性、熱穩定性。整機具有高剛性、高可靠性的結構設計。適用于冶金、鐵路、重機、造船、發電、汽車、航天、印刷、模具等行業的重型、超重型基礎零件的加工，特別是零件本身重量大，工件長度較長、高度較高的各種平面、曲面、空間曲面和孔的數控加工。廣泛應用于機械制造行業各種板類、箱體類、機架類等復雜零件的粗、精加工。 重型龍門鏜銑加工中心機床可完成四軸聯動曲面加工、剛性攻絲，并可根據客戶加工工藝要求增加附件銑頭，針對工件的加工工藝，一次裝夾實現五面體加工。 鏜銑頭主軸采用交流主軸伺服電機驅動，主軸伺服電機輸出端與自動兩段高低檔齒輪變速箱直聯。配置有外置編碼器，可以實現主軸定向及主軸剛性攻絲功能。 |
 |
| 重型龍門鏜銑加工中心產品特點 |
|
★橫梁采用矩形上下階梯硬軌與滾動導軌復合結構形式，抵消主軸箱鏜銑頭與橫向滑板因重心偏置產生的顛覆力矩，使Y軸運動平穩。Y軸橫向滑板橫向?qū)к壖靶辫F面采用貼塑處理，提高了Y軸導向?qū)к壍木燃皦勖?br style="list-style-type:none;" />

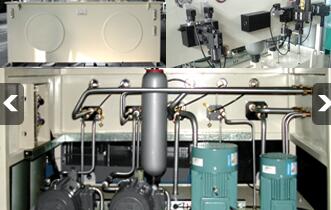

★X軸采用恒流靜壓導軌，承載能力高，抗震、吸震能力強，精度保持性好，使用壽命長。 ★一定量多頭泵為恒流靜壓導軌提供流量恒定的液壓油。 ★液壓系統控制主軸松拉刀、附件頭抓取、Z軸液壓平衡、導軌的卡緊放松等。液壓系統具有兩級過濾，低油報警等功。 ★靜壓油箱恒溫控制，集中潤滑方式對各軸進行定時定量潤滑。 ★滑枕配置平衡裝置，減輕Z軸絲桿載荷，延長Z軸絲桿壽命。 ★可配置大扭矩輸出的鏜銑主軸。雙電機消隙 通過數控系統控制主動軸和從動軸之間的夾緊狀態，保證主從動驅動之間最佳的力矩耦合，自動消除X運動軸左右側的運動間隙。 |
 |

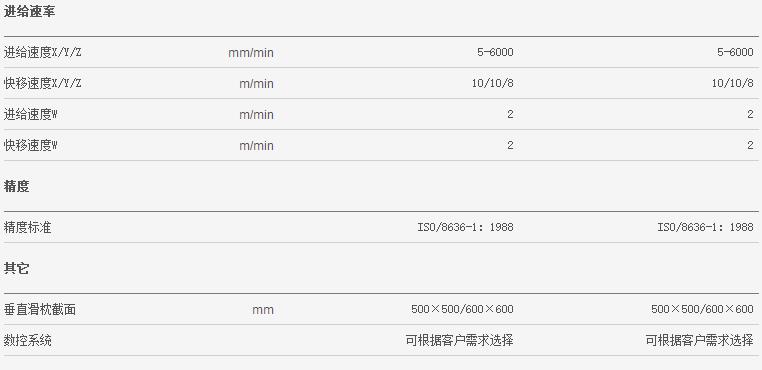

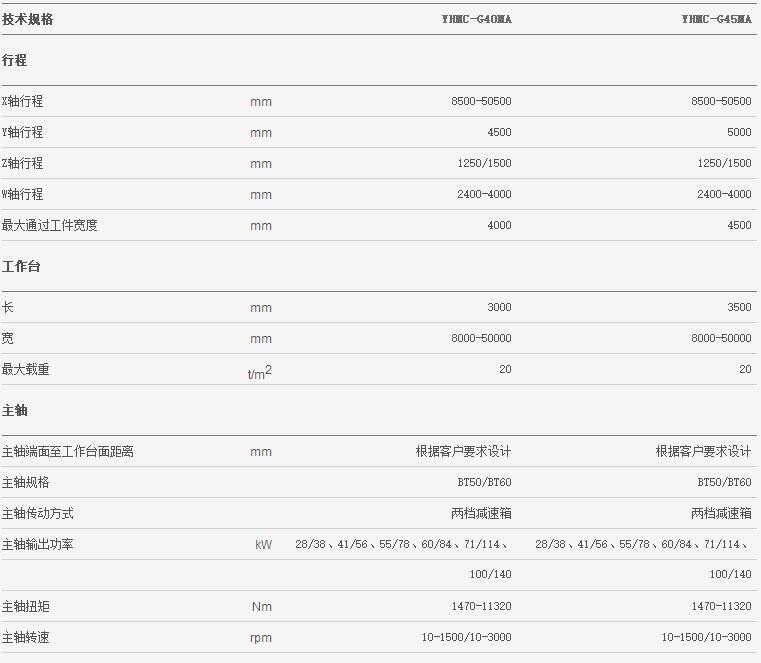

| 重型龍門鏜銑加工中心技術參數 |
  |
?
