立式五軸加工中心 |
|

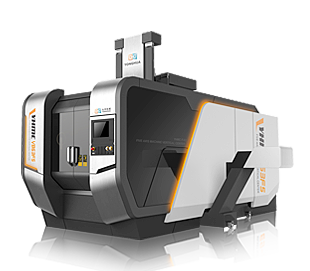

| 立式五軸加工中心YHMC-VB63F5 |
| 立式五軸加工中心產品介紹 |
|
立式五軸加工中心VB系列 YHMC-VB系列是山東永華與歐洲設計公司共同開發設計的五軸加工中心，主要適用于薄壁類、殼體類、閥體類等復雜曲面要素零件的柔性高效加工，同時針對模具行業 ，用于加工型腔模、沖壓模等各類模具。 |
 |
| 立式五軸加工中心產品特點 |
|

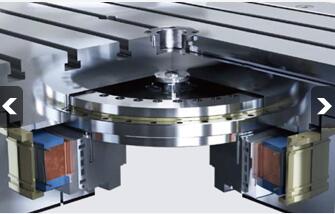

★整體龍門式緊湊結構，剛性好，Y軸采用雙驅動結構設計，保證高速運動的平穩性，箱體式主軸箱結構帶來更高的大扭矩輸出穩定性。 ★配備鏈?zhǔn)街辈迨降稁焖欧姍C(jī)直接驅動，運行速度快、定位精度高，極大地方便了客戶對不同工序的加工需求 刀套運行速度：150刀套/min 刀具容量：40T ★VB63F5采用雙搖擺結構，確保在五軸加工或任意角度定位精度加工等，以擴展機床應用領域，滿足高復雜度加工需求。 A、C軸有斷電液壓和氣壓雙層保護，有極高的可靠性 ★A/C軸采用力矩電機直接驅動，省去減速傳動齒輪，大幅度提高運行精度，提高旋轉速度，并有液壓夾緊系統，鎖緊力矩大，能很好的保證復雜的五軸加工功能的實現。轉速可達60rpm ★U型床身結構和尾座單元，確保轉臺高速運動或大負荷時保持精度。 ★X/Y/Z軸配備光柵尺，A、C軸配備環形光柵，保證了機床在高速快移的情況下提高工件精度等級，高定位精度。 ★Z軸配備氣動平衡系統，確保了機床在快速移動下的高精度要求。 |
 |

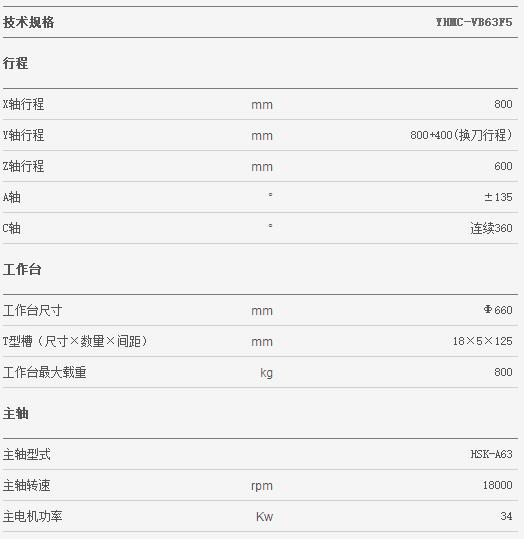

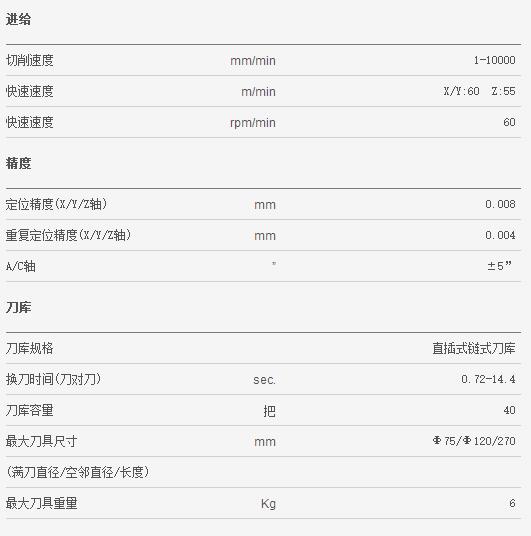

| 立式五軸加工中心技術參數 |
  |
?
