五軸加工中心|臺灣東臺精機五軸加工中心--東臺精機

東臺精機商標由兩個T所組成，每個T分子皆由四個原子所組成，灰色的T是東臺，鏈接著技術、質量與服務。藍色的T是客戶，連結了利益、信賴與滿足。我們希望藉由T與T的完美和諧的結合來表示東臺精機與客戶、社會與企業、現在與未來的連結關系，進而延伸與全世界連結。

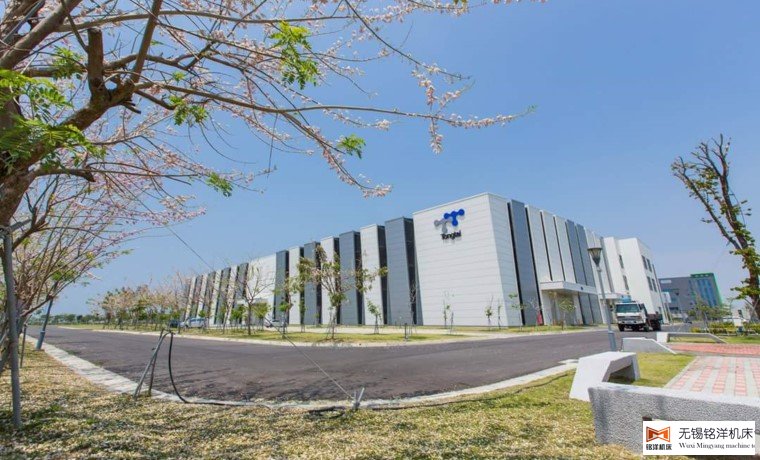

東臺精機總部：臺灣省高雄市路竹區路科三路3號、電話：+886-7-976-1588、傳真：+886-7-976-1589、
了解臺灣東臺精機|東昱精機（ Tongtai ）其它制品請點擊：立式加工中心、臥式加工中心

東臺精機（Tongtai）五軸加工中心新聞節選

東臺精機五軸新聞-天車五軸加工機FV-236獲臺灣精品獎（2016）

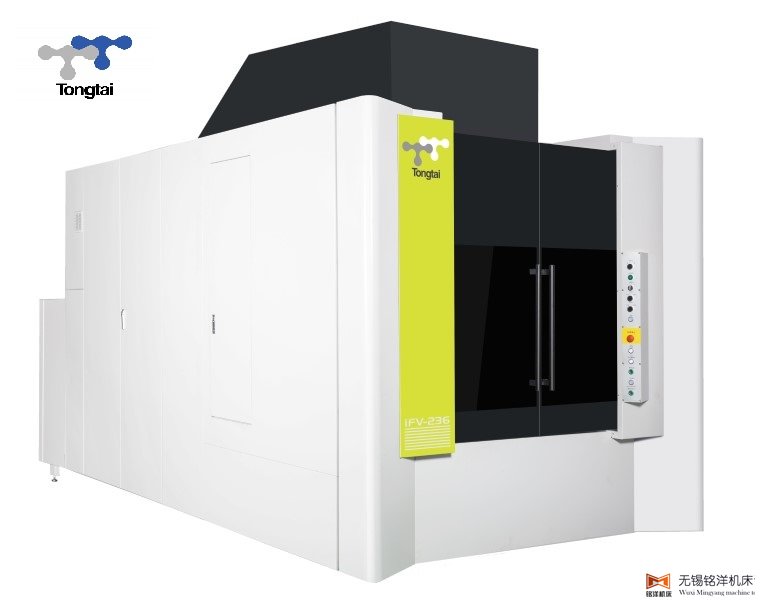

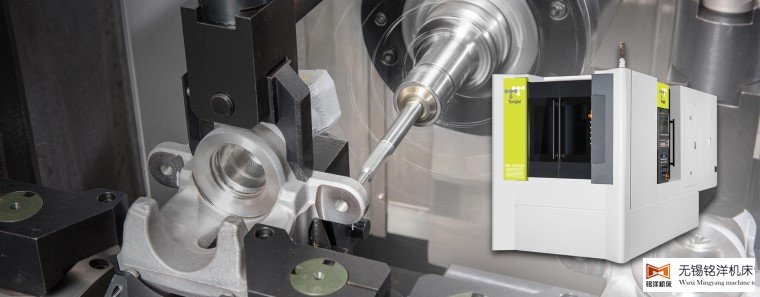

01、東臺精機FV-236是高速、高效率與高生產性的新世代綜合五軸加工中心機。包含單主軸與雙主軸兩款機種，于雙主軸機型中兩主軸可同時加工提高生產性減少人力成本，提升場地利用率適合生產線規劃。
02、東臺精機FV系列五軸加工中心標配自動工作臺交換系統APC提升生產稼動率。東臺五軸加工中心三軸快速進給速度達75 m/min及1G以上加減速度，進一步有效減少非加工時間。
03、客戶可根據加工制程需求，選擇工作臺形式，包含A/C軸工作臺，A軸工作臺與標準工作臺。
04、對于需要多工序、不同類型機種（例如立式M/C+臥式M/C）才能完成的加工件，均可在FV系列五軸加工中心上完成，達成工程集約并減少機臺占地面積。

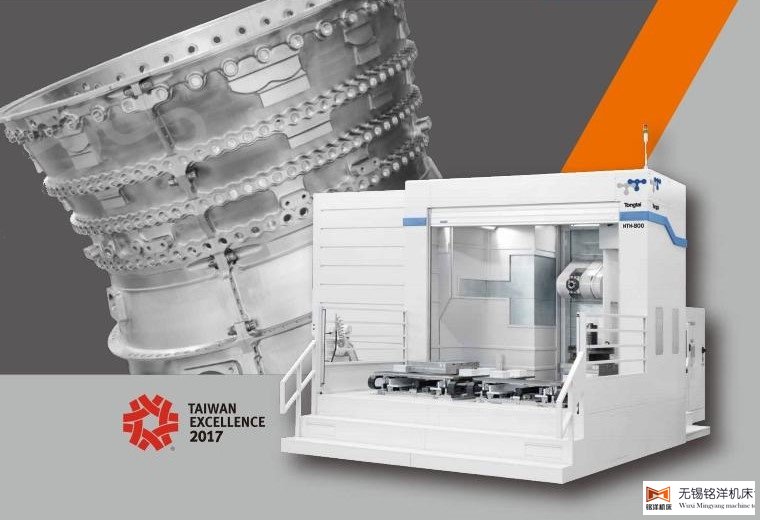

東臺精機五軸新聞-臥式五軸加工機HTH-800獲臺灣精品獎（2017）

01、東臺精機HTH-800臥式五軸加工中心針對航天產業難切削材設計，采取主動式設計理念滿足客戶需求，采用高扭力齒輪式主軸其輸出扭力達1127Nm。搖擺式主軸型式可減少工件尺寸上的加工限制與機臺空間的浪費。
02、五軸加工中心立柱及床身結構因采雙層壁及對稱性的設計而提升結構剛性并降低精度誤差，并采用大尺寸硬軌及熱處理設計加上精密研磨來達到高精度與高剛性。
03、臥式五軸加工中心B軸更是采用了磙子凸輪與錐度定位銷夾持設計，大大提高精度及高抗扭轉的優勢。另臥式五軸加工中心以環抱式油壓煞車系統為主，針對重切削實提供高剛性及高穩定性的煞車。
04、東臺精機HTH-800臥式五軸加工中心控制器更是采用最新一代更便捷、人性化的西門子控制器840D sl，能增加五軸加工中心操作敏捷性，能完成更復雜與更大角度加工。

東臺精機五軸新聞-東臺五軸加工機機進軍航天產業、中時電子報（2017）

臺灣工具機大廠東臺精機在2017臺北國際工具機秀出GT-500、HTH-800等兩款性能強大的高階五軸加工中心機備受注目。東臺精機董事長嚴瑞雄強調HTH-800臥式五軸加工機更是專為航天加工龍頭廠商漢翔公司所提出的加工需求特別開發，其搖擺式主軸兼具高功率與高扭力等雙重優點，環顧全球有類似高性能工具機種的廠商尚不多，可望成為東臺精機未來進軍航天加工市場的招牌機種。

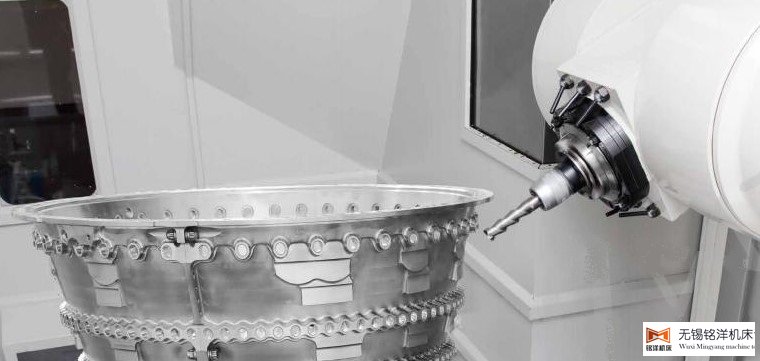

嚴瑞雄表示HTH-800臥式五軸加工中心是東臺精機特別針對航天產業難切削材如鈦合金、鎳基合金等的加工運用所開發，其加工的效率、精度、剛性與穩定度皆符合航天加工要求，HTH-800臥式五軸加工中心特別適合發動機殼及渦輪葉片的加工，已取得漢翔銷售實績與使用口碑，更榮獲2017臺灣精品獎殊榮。

---

臺灣東臺五軸加工中心MDV-551-5AXII、CT350、GT-630、GT-800特性

MDV-551-5AXII	51mm0*530mm*540mm+500mm 、15000rpm、東臺精機、Heidenhain
CT350	400mm*510mm*510mm+350mm 、15000rpm、東臺精機、Fanuc\Siemens
GT-630	760mm*820mm*560mm+630mm 、15000rpm、東臺精機、Fanuc\Siemens
GT-800	850mm*1020mm*610mm+800mm、15000rpm、東臺精機、Fanuc\Siemens

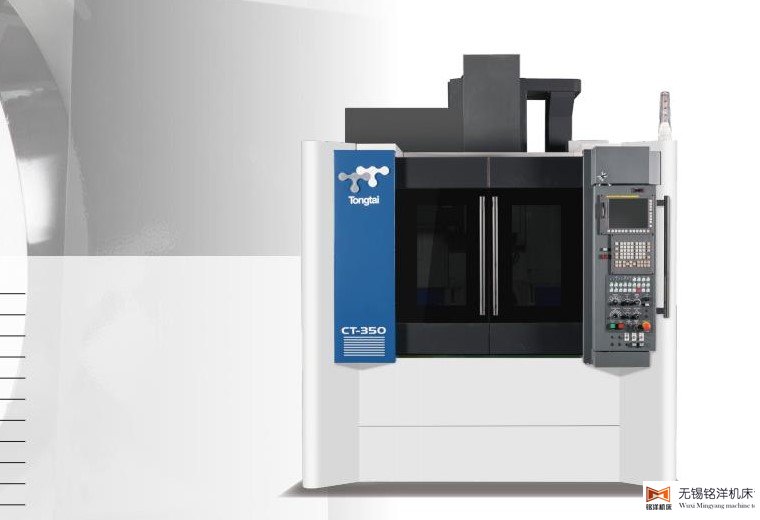

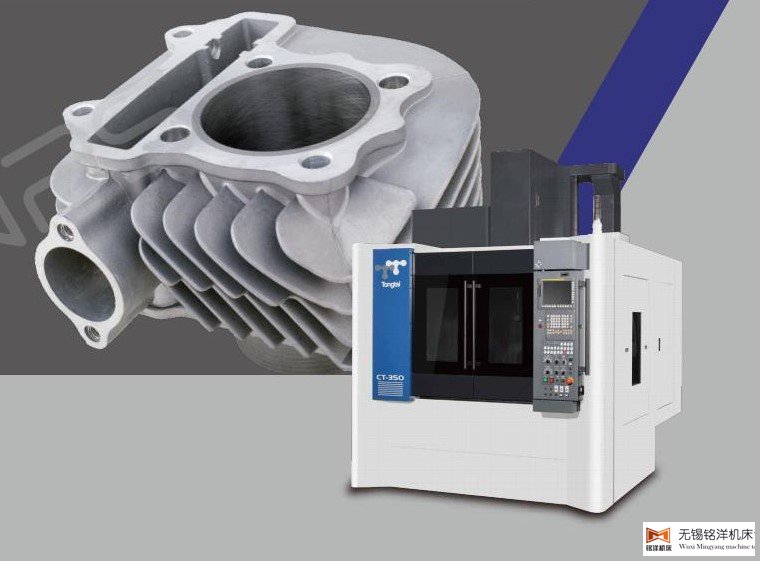

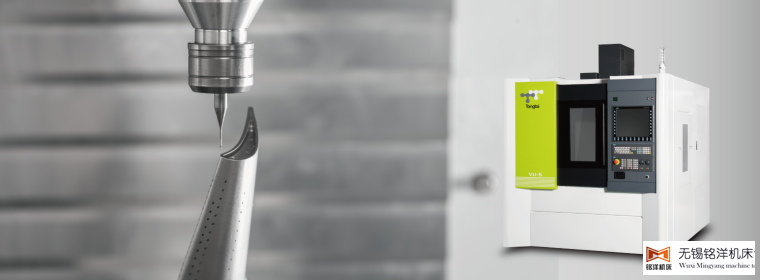

綜述	臺灣東臺高性能立式五軸加工機CT-350、結合東臺精機先進技術與研發能力，東臺五軸加工中心可提供航天、電子、汽車、醫療及模具產業等復雜與精密的零件加工，并能減少安裝次數和提升整體加工時間。
結構	01、臺灣東臺五軸加工中心大跨距立柱增加立柱剛性與抗扭轉能力。磙子凸輪驅動工作臺提供高剛性加工特性。最佳化跨距，增加立式五軸加工中心X軸支撐能力。 02、CT-350五軸加工中心XYZ三軸采45mm高剛性滾柱線軌及高剛性滾柱型導軌軸承，比滾珠型導軌軸承剛性更提升40%?？蓪?shí)現高剛性平穩切削加工。 03、臺灣東臺五軸加工中心采用雙螺帽導程10mm滾珠螺桿，并以預拉方式避免熱溫升變化， 可保證臺灣東臺精機立式五軸加工中心CT-350長時間運轉時穩定的精度。
主軸	01、臺灣五軸加工中心CT-350標配15000rpm直結式油氣潤滑主軸，客戶可依據加工需求搭配內藏式20000rpm的油氣潤滑主軸。實現高轉速精密加工且能獲得優秀加工表面質量。 02、東臺五軸加工中心主軸軸承采油氣潤滑，搭配油冷式冷卻軸套，有效抑制五軸加工中心在高轉速產生的熱量可減少主軸熱伸長確保加工精度。 03、標配BBT兩面拘束刀把提高刀把固定剛性確保加工質量?？蛇x配HSK-A63夾持方式。

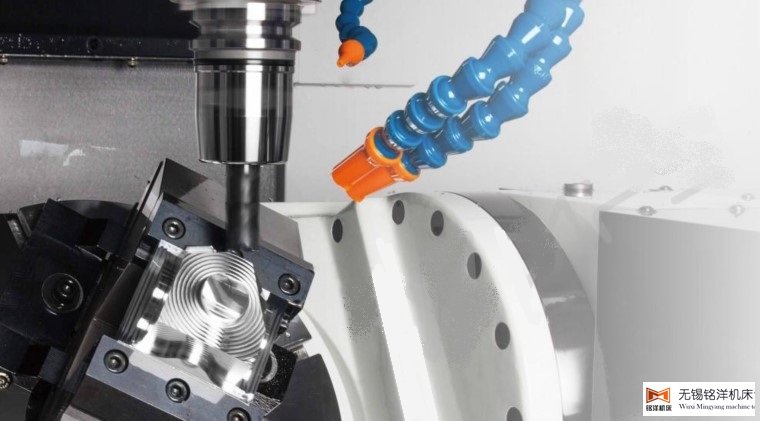

A/C軸	01、磙子凸輪驅動：定位精度、重覆精度、運轉背隙、使用壽命均優于蝸桿蝸輪驅動機構。 02、東臺五軸加工機A/C軸旋轉工作臺為磙子凸輪機構驅動， 磙子與凸輪間為滾動接觸，能夠以轉矩啟動。且適用于高速旋轉，長時間使用不需調整背隙依然能夠保持高回轉精度。 03、CT-350立式五軸加工中心預壓構造：驅動軸在出力方向均施加預壓來消除背隙。超低磨耗、零背隙，大大提升五軸加工中心之加工精度。
操作	01、日常保養簡單，空壓電磁閥與潤滑油泵集中管理。 02、東臺五軸加工中心可旋轉式操作面板，操作面板可旋轉90°，增加操作過程可視性。 03、東臺精機五軸加工中心寬敞的工作空間：寬敞的門開寬度，使機械操作與上下料更便利。門開后上方為寬敞空間，可輕松進行天車吊掛作業。
ATC	01、使用磙子凸輪式換刀機構，精度高、噪音低且夾刀穩定，確保主軸頭精度及提高壽命。 02、臺灣東臺五軸加工中心刀庫容量 24支、30支（選配）、40支 （選配） 03、五軸加工中心取付距離：作臺之距離與高度適中，操作舒適與便利。

臺灣東臺五軸加工中心MDV-551-5AXII、CT350、GT-630、GT-800規格

五軸加工中心	MDV-551-5AXII	CT350	GT-630	GT-800
工作臺尺寸mm	500	350	630	800
工作臺負載kg	400	200	600	10000
工作臺面高度mm	1130	1100	900	1100
最大工件尺寸	670*375	380*220	800*500	1000*600
AC軸最小分割角度	0.001°	0.001°	0.001°	0.001°
主軸鼻端Taper	7\24 No.40	7\24 No.40	7\24 No.40	7\24 No.40
主軸轉速rpm	15000（20000）	15000（20000）	15000（20000）	15000（20000）
XYZ行程mm	510*530*540	400*510*510	760*820*560	850*1020*610
鼻端至工作臺mm	170-620	50-560	150-710	150-760
A軸行程deg	＋30°\-120°	＋30°\-120°	＋30°\-120°	＋30°\-120°
C軸行程deg	＋\-360°	＋\-360°	＋\-360°	＋\-360°
XYZ軸快速進給	48\48\48	36\36\30	48\48\48	48\48\48
AC軸快速進給rpm	0.005mm-0.04mm	0.001-0.099mm	0.005mm-0.04mm	0.001-0.099mm
切削進給mm\min	30\50	33.3\40	30\50	16\30
刀柄規格	BBT40（HSK-A63）	BBT40（HSK-A63）	BBT40（HSK-A63）	BBT40（HSK-A63）
刀具容量pc	16（30\60）	24（30\40）	32（40\64\80）	30（40\64\80）
刀具最大徑mm	95.110\125	76\125	80\125	80\125
刀具最大長度mm	300	300	300	300
刀具最大重量kg	8	8	8	8
主軸馬達功率kw	40\40	7.5\11\15	40\40	40\40
三軸馬達功率kw	8.6\8.6\8.6	2.7\2.7\4.0	6.5\8.6\8.6	6.5\8.6\8.6
切削水馬達功率kw	0.37*2	0.37*1、1.5*1	0.37*2	0.37*2
機床尺寸	3250*2400*3270	2150*3280*3060	2200*5400*3390	3250*5660*3855
機床重量	11000	7000	16000	28000
控制器	Heidenhain	Fanuc\Siemens	Fanuc\Siemens	Fanuc\Siemens

臺灣東臺精機五軸加工中心FV-171、FV-236規格

五軸加工中心	FV-171	FV-236
工作臺尺寸mm	1630*540*2	1630*540*2
C軸工作臺尺寸（選配）kg	350*2	220*4
工作臺最大負載kg	60*2	60*4
工作臺面高度mm	950	950
最大工件尺寸mm	460*205	300*205
A\C軸最小分割角度（選配）	0.001°	0.001°
主軸鼻端Taper	7\24 No.40	7\24 No.40
主軸轉速rpm	12000	12000
XYZ軸行程mm	710*460*460	300（＋\-150）*460*460
鼻端至工作臺距離mm	200-660	200-660
A軸行程（選配）deg	-30°\+180°	-30°\+180°
C軸行程（選配）deg	360°	360°
XYZ軸快速進給m\min	75\75\75	75\75\75
A\C軸快速進給（選配）	33\100	33\100
切削進給mm\min	1-20000	1-20000
刀柄規格	BBT40	BBT40
刀具容量pc	24	48
刀具最大徑mm	78（125）	78（125）
刀具最大長度mm	250	250
刀具最大重量kg	7	7
主軸馬達功率	15\11\7.5	15\11\7.5
XYZ軸馬達功率	14\14\17	14\14\17
切削水馬達	1.3*3	1.3*3
機床尺寸	2400*5972*3400	2400*5972*3400
機床重量	12000	14000

---

東臺精機臥式五軸加工中心HTH-800、HTT-1250特性

HTH-800	1550mm*1500mm*1250mm、+60°~-105°/360°、東臺精機、Siemens.840Dsl、
HTT-1250	2000mm*1800mm*1250mm、+60°~-105°/360°、東臺精機、Siemens.840Dsl、
綜述	東臺精機全新一代的臥式五軸加工中心機HTH-800針對鎳基合金加工，搭載高功率、高扭力主軸，可大幅提升加工移除率，為客戶縮短加工時間。

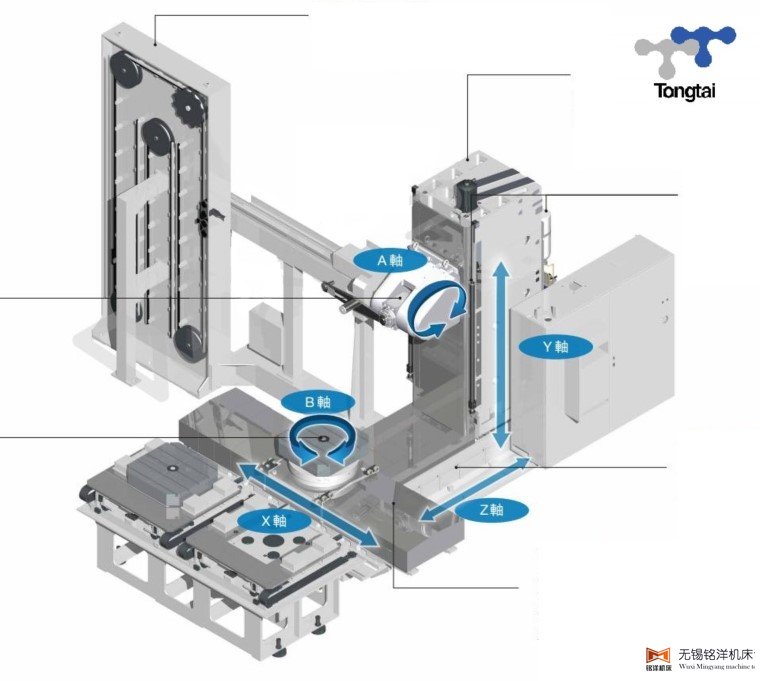

結構	臥式五軸加工中心搖擺式主軸（油氣潤滑）主軸最大輸出扭矩為1084 Nm，搭配齒輪傳動系統適合難切削材料之高精度加工，再結合特殊內部冷卻流道可有效帶走加工產生的熱（專利號碼：M520957） 磙子凸輪旋轉工作臺：臥式五軸加工中心B軸采用磙子凸輪與錐度定位銷，提供高精度與高剛性的夾持能力。錐定缸夾持扭矩16500 Nm，驅動扭矩8550 Nm。 臥式五軸加工中心刀具庫與ATC系統：HTH-800標配刀具庫可容納60支刀，并可依客戶需求選配適當?shù)稁?，最高可達到120支刀大幅提升作業便利性。 雙層壁結合對稱性結構設計：臥式五軸加工中心HTH-800立柱采用雙層壁箱型結構設計增加結構剛性，熱對稱性結構也可以減少熱變形導致的精度誤差。 配重系統（一般空氣）：機械主軸加工時的上下運動會產生重力加速度及慣性等現象，進而影響機臺定位與重復精度等，此現象須透過配重系統來消除產生的慣性以提高臥式五軸加工中心加工精度及速度。 一體成型底床：臥式五軸加工中心底床為一體成型的高剛性結構，經多次計算機分析，剛性佳吸震性好且底床不易變形，可確保高精度加工能力。 高剛性硬軌結合鏟花作業：臥式五軸加工中心三軸采用大尺寸硬軌設計，精密研磨后于硬軌滑動面貼附Turcite-B并施以精密鏟花作業，確保硬軌間最佳的油膜潤滑效果，杜絕熱能造成機臺變形，達到穩定且優異的臥式五軸加工中心重切削性能表現。
主軸	搭載搖擺頭與大扭力主軸馬達，主軸錐度形式CAT-50（(選配HSK-A100、BBT50、DIN50），主軸最高轉速 6000 rpm（選配 8,000rpm），主軸功率 30/36kw，主軸扭力774/1084Nm，搖擺速度10rpm，搖擺驅動扭力3200Nm，搖擺角度+60°~ -105°
A/B軸	頭部最大寬度740 mm，搖擺半徑270mm。錐度定位缸使用油壓進行工作臺夾持，提供高夾持力與優秀的定位精度。夾持力：34640 kg/組（4個） 臥式五軸加工中心B軸旋轉工作臺：B軸旋轉工作臺為磙子凸輪機構傳動，磙子與凸輪間為滾動接觸能夠以較低的轉矩啟動，長時間使用后不需要調整背隙，依舊能保持高回轉精度。
周邊	外圍配備：刀具量測系統（選配）、五軸精度自動量測校正（選配）、切屑自動擠壓機（選配）、節能式油霧收集器（選配）、工件量測系統（選配）、

東臺精機臥式五軸加工中心HTH-800、HTT-1250規格

臥式五軸加工中心	HTH-800	HTT-1250
工作臺尺寸mm	800*800	1250*1250
工作臺最大負載kg	2400*2	4000*2
XYZ軸行程mm	1550*1500*1250	2000*1800*1250
AB軸行程deg	+60°~-105°/360°	+60°~-105°/360°
XYZ快速進給m\min	10m\min	10m\min
主軸錐度Taper	7\24 No.50	7\24 No.50
主軸轉速rpm	6000（8000）	8000
主軸馬達kw	36\30	26\22
刀具容量pc	60（90\120）	60（90\120）
